【方案簡介】
1.現狀及分析
隨著國家經濟的迅速發展，我國的隧道建設更是日新月異。由于城市地鐵、鐵路隧道和高速公路隧道改善了路線技術指標、縮短了路程和行車時間，提高了運營效益；再加上隧道造價高，運營管理相對復雜，所以各級政府和建設單位對隧道的建設十分重視、對隧道安全生產問題高度重視。隧道施工在實體中建造空間，不僅難度非常大，而且風險也很大，安全事故也頻繁發生。因此，搞好隧道人員安全管理非常重要。

在隧道施工過程中，傳統的人員管理模式是配備專職值班員在隧道口進行翻牌登記或者讓出入者自行翻牌登記。然而這樣的方式存在著進出人員多導致不翻牌、漏翻牌、誤翻牌等諸多不便，而且只能獲取是否進出隧道信息，無法記錄進出隧道的具體時間，更不能做到進出人員的實時統計與報表的自動生成等。針對目前隧道安全管理現狀，為了實現隧道的信息化、現代化、智能化管理，西安漢信通科技研發了RFID人員管理系統解決方案。

2.系統目標
RFID射頻識別技術，對進出隧道的人員和當前所處的位置可以做到實時掌控；隧道口安全的LED顯示屏實時滾動顯示隧道內人員信息。西安漢信通隧道人員管理系統是集隧道施工人員考勤、區域定位、災后急救、日常管理等功能于一體，也是國內技術領先、運行穩定、設計專業化的隧道施工現場人員監測系統。使管理人員能夠隨時掌握施工現場人員的分布狀況，便于進行更加合理的調度管理。

西安漢信RFID人員管理系統主要由2.45G有源RFID讀寫器、有源RFID電子標簽、LED顯示系統和管理軟件四部分組成。一般將電子標簽安裝于施工人員的安全帽或者腰帶上，當佩戴有電子標簽的人員經過隧道時，安裝在附近的有源讀寫器就會遠距離自動采集到標簽的信息，將采集到的信息自動導入到計算機管理系統軟件，施工管理人員即可實時掌控佩戴該標簽人員的具體位置，從而得到隧道人員的相應定位信息等。當有意外事故發生時，救援人員也可根據隧道人員安全管理系統所提供的數據、圖形，迅速了解有關人員的位置情況，及時采取相應的救援措施，提高應急救援工作的效率。西安漢信通隧道人員管理系統這一科技成果的實現，將為隧道建設的安全生產和日常管理再上新臺階提供有力的科學保障。

【解決方案】

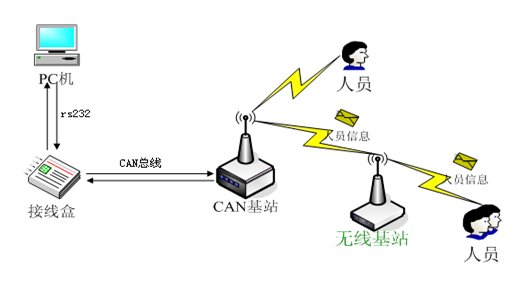

1.業務流程

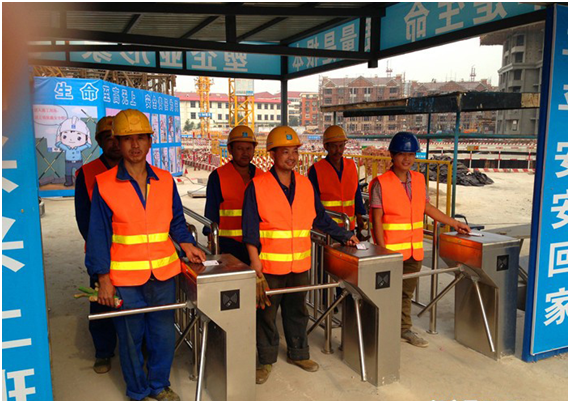

效果圖1：

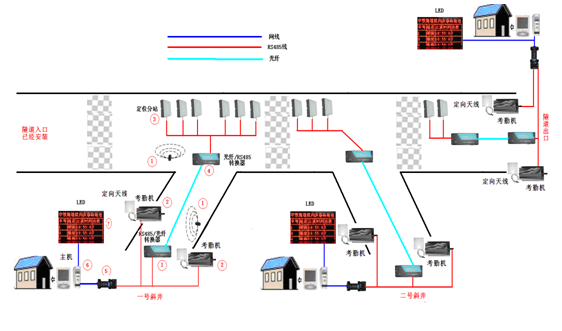

效果圖2：


2.系統特點
卓越的性能
高度的識別可靠性：100%的前端識別率，施工人員只要正確佩戴2.4G有源射頻卡，就能被裝在附近的讀卡器讀到。
識別距離遠（0-100米）：在隧道里面可達到50M的穩定距離，在這個范圍內的標簽卡發出的信息都會被讀到。
極高的防沖突性：每個檢測點可最多同時識別500個施工人員的信息。
高度的識別穩定性（誤碼率小于十萬分之一），真正達到無誤碼、無漏卡。
快速的識別速度：最快可達到200公里/小時的識別速度，即對動態的標簽卡也能認識到。
雙向報警功能：施工人員可以通過標簽按鈕來向監控中心呼叫；監控中心也可以向標簽發信息。

應用方便、廣泛
配合隧道現有網絡狀況，可提供基于光纖、以太網、通信電纜等多種隧道內-隧道外傳輸方式，適應性強，對現場環境要求不高，避免了由于傳輸方式單一造成的實施難題及瓶頸。

安全性、穩定性高
具有安全型的防爆、防塵、防水性能
高抗干擾性，對隧道干擾源、周圍環境無特殊要求，環境適應性強
內部電路高度集成化，器件故障率最小化，運行可靠
采用有源識別卡，無電磁污染，免維護，使用安全

操作簡單方便
軟件全中文菜單，具有良好的操作界面
無線監測分站一體化結構設計，安裝方便快捷
識別卡內置電池，超低功耗，無須外接礦燈電源，無須充電
雙向卡可以更換電池

豐富的查詢和報表功能
查詢和報表輸出、打印功能簡單易操作
可對施工人員、部門以及干部的考勤信息進行查詢
可對施工人員運動軌跡進行查詢
可按要求輸出各種信息報表（如：進入隧道時間報表、個人出勤日?qǐng)?bào)表、施工人出勤月報表、部門出勤月報表等）
可以在任何一臺可以上網的電腦上遠程查看隧道的實時情況，無須到現場。（網絡版軟件功能）
可以隨時知道目前洞內現在有多少人，這些人是誰，同時可以顯示到LED顯示屏上，具體顯示的內容要根據顯示屏的大小來定

3.系統功能
考勤管理功能
通過讀卡器能判斷出施工人員是任何時刻的出入記錄；
能對施工人員和干部以及部門信息進行添加，修改，查詢；
員工考勤查詢：可按部門及各種指定條件進行人員出勤情況查詢，如：編號、姓名、班次、工種、部門等查詢條件；可按任意條件自動排序；
干部考勤查詢：對當天所有干部的出勤情況進行查詢顯示；
可以按照用戶要求輸出報表。

定位管理功能
可以對任一時間進行查詢并顯示某個區域人員及設備的身份、數量和分布情況。
查詢一個或多個人員及設備現在的實際位置、活動軌跡。
記錄有關人員及設備在任一地點的到/離時間和總工作時間等一系列信息，可以督促和落實重要巡查人員（如：安全檢測人員）是否按時、到點的進行實地查看，或進行各項數據的檢測和處理，從根本上盡量杜絕因人為因素而造成的相關事故。

設置報警功能
外來人員報警功能
RFID人員管理系統對于外來人員的或無卡施工人員獨自進入隧道時系統會自動報警。但是和攜帶卡者一起進入時，系統不會出現報警。

區域報警功能
在特定區域設定報警功能，給標簽卡設定權限。如：在隧道內進行爆破時，將爆破作業面設置為警戒區域，如果有非授權人員及設備進入警戒區域，系統自動報警，并顯示進入警戒區域的人員及設備的身份，并及時采取相應措施，待爆破結束后解除報警設置。

查詢統計
施工人員查詢：可以自定義組合條件對施工人員當前區域、滯留時間及帶班領導等進入隧道相關情況進行查詢。
工人分布查詢：對隧道各區域的施工人員分布情況進行查詢，使管理人員可以方便的知道特定區域的工作人數。點擊相應區域可獲得相關人員詳細信息。
未到達區域查詢：用以督察和考核相關責任人跟班情況，查詢特殊工種是否到達了其工作范圍的所有區域。點擊相關狀態，可以得到到達人員和工作的明細記錄。
施工人數統計：可以根據日期對進出隧道的施工人員數量進行統計。
區域人數統計：可以任意設置和管理相關施工區域，自動進行區域人數統計。

災后急救信息
一旦發生安全事故，控制主機立即能顯示出事故地點的人員數量、人員信息，人員位置等信息，大大提高了搶險效率和救護效果。

信息聯網功能
通過建立WEB服務器，可以以瀏覽網頁的方式實現信息共享，客戶端無須另加任何軟件。
