方案背景
二维码在国内一次大范围的应用是2010年1月1日起，新版火车票的发售。新车票最大的特点就是一维条码变成了方形图案的二维条码，防伪功能变得更强，且验证起来更便捷，上车时乘务员只要拿着机器一刷便知票的真假。二维条码作为一种全新的自动识别和信息载体技术，其经济性和可靠性正在被越来越多的人所了解和认知。

而商业企业在卷烟分拣过程中也开始植入二维条码技术，即在“打码到条”流程的最后一个环节增加条烟二维条码，并在条烟二维条码上写入每条卷烟的工业出厂信息(包括品牌、规格、产地、时间、批号等)、零售客户订单信息(包括客户、订单时间等)及防伪信息。当卷烟到达零售终端市场后，零售客户用零售终端信息系统，识别解析条烟上的二维条码，读出工业出厂信息和零售客户订单信息，并将获取的数据记录在零售终端信息系统客户数字化营销模块上。卷烟流通到消费者手中后，消费者通过手机二维条码查询平台，就可获取该条卷烟流通渠道信息及真伪识别服务。

通过应用二维条码技术，一方面，确保从商业企业到零售终端市场这一环节的卷烟流通渠道规范，实现了卷烟生产经营活动的规范，从而保障了国家利益；另一方面，确保消费者在购买卷烟后能通过手机快捷地查询到卷烟流通渠道信息，实现了卷烟防伪，从而保护了消费者的利益。

红云红河烟草(集团)有限责任公司基于不同需求，在件烟或包烟上已经实现了二维条码技术的应用。

方案描述

现状

1.原有软包烟封口标签底色为黑色，无法完成黑色二维条码列印。

2.条码列印设备列印标签最大宽度为209mm ，整卷标签宽度为420mm 标签宽度过宽，最高配条码列印设备无法完成此宽度的标签列印

3.整卷卷心直径600mm，大大超过了条码标签，列印设备的机箱容量，而且标签过重，列印设备的列印头部的动力严重不足；

4.整卷标签长度达3000m，人工手动的去回卷，带来了不必要的工作强度而且严重影响了工作效率。

解决方案

对于黑色底色的封口标签在印刷时预留空白区，作为封口贴二次列印二维区域，底色白色，大小16*16mm ，条码大小13*13mm；

2.将原有整卷标签宽未420mm一分为二，所提供标签为可列印标签，最大宽度不能超过220mm；

3.对于列印头动力不足问题，需要提供外设标签支架，该支架可提供标签供应的动力，速度可调节；

4.为节省人力，提高效率，可做外设标签回卷器；

5.需要支持相关列印平台的防伪标识列印软件。

6.对于所提供的样标进行了打码测试：使用了列印设备进行了二维码（QR\DataMatrix（12*12mm））列印、扫描测试，测试结果满足要求。

7.防伪标签及防伪数据可按照批次进行管理；

8.本方案力求为客户提供优质的解决方案，操作简单，成本低廉，经过多方了解分析，在现有的印刷设备上加工改进的，与本方案相比成本较高。

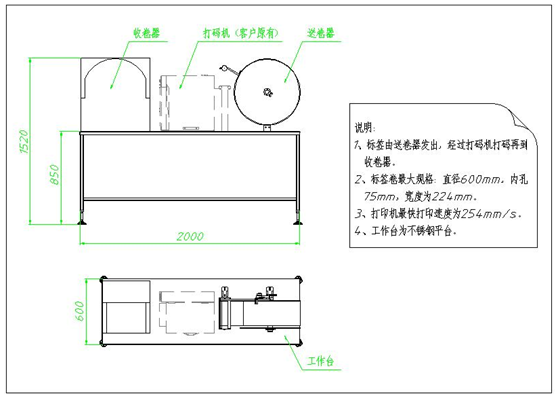

主要组成部分：

1. 送卷器（含动力系统）；2.收卷器（含动力系统）；3.工作平台；4电气控制系统

烟草二维码列印通讯软件

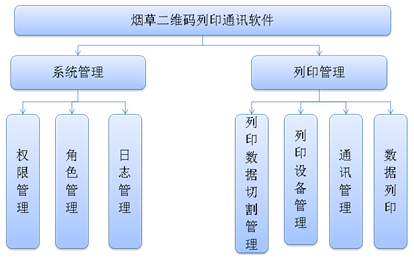

软件介绍

烟草二维码列印通讯软件主要是围绕烟草监数据的管理，实现防伪数据的列印管理，管理设置列印设备，列印模版管理等，从而实现烟草防伪二维码数据的唯一性、准确性、高识别率。

3.3.2.1.1系统管理

系统管理功能分为权限管理、角色管理、标签管理四个功能模块。

权限管理、角色管理：据相关操作人员，设置不通的角色、权限，实现对列印平台的控制，监管，以及对防伪数据信息的管理。

日志管理：在本系统上操作的每个环节包含操作人员的都会记录在案，便于排查问题。

3.3.2.1.2列印管理

 列印管理分为列印数据切割管理 、列印设备管理 、通讯管理 、数据列印四个功能模块：

 列印数据切割管理：对烟草二维码防伪数据进行加密数据进行切割解密参数的设置，实现数据的可读性。

 列印设备管理：有针对性的实现对列印设备的参数进行管理

 通讯管理：针对性的指定、编辑、添加、删除列印设备的通讯端口。

 数据列印：实现烟草二维码防伪数据的列印，并且可以选择、设置列印模版。

数据接口实现数据共享，避免数据的孤岛，能够更好的为系统的应用拓展提供企业管理的增值服务。

相关硬件

 列印设备64-08、列印外设设备、工控机
